数明推出新品SLM5418超紧凑的350mA负电压充电泵

栏目:企业新闻 · 发布日期:2020/11/1 23:13:40

科技发展日新月异,而数明半导体一直紧跟时代,从未停下脚步。基于此前多代产品的技术积累,数明半导体继续积极进取、总结经验、突破创新。近日,数明又重磅推出一款新产品SLM5418超紧凑的350mA负电压充电泵和可调节稳压器芯片,进一步满足广大客户多样需求,为设备安全保驾护航。

||| SLM5418超紧凑的350mA电压充电泵

SLM5418超紧凑的350mA负电压充电泵和可调节稳压器芯片,它是一款单片负电压充电泵,集成了一个内置可调节负电压稳压器。其输入电压范围为2.3V至5.5V,其中负电压充电泵可产生 –VIN 的输出电压, 负压的稳压器可以提供0V至负输入电压范围的输出电压。

SLM5418集成了四个低阻抗的功率管,保证电荷泵(OUT1)最多可以提供350mA,负压稳压器的最大输出电流为200mA。

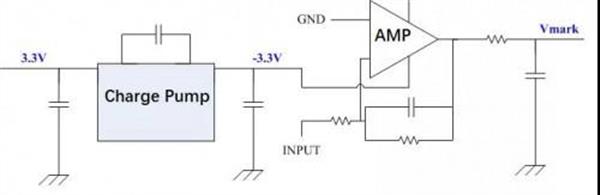

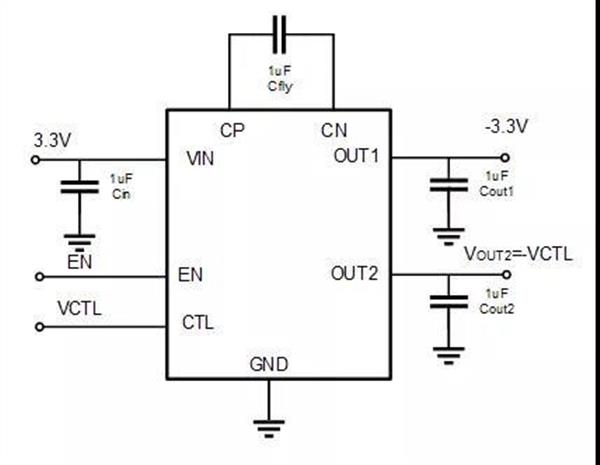

图1.SLM5418典型应用电流

图2. SLM5418的原理框图

||| SLM5418体积/噪声更小 适用性更广泛

SLM5418工作在1MHz的恒定开关频率,保证了在整个负载范围内的输出噪声均较小。1MHz的开关频率可以使用更小的电容,让整个设计更加紧凑。SLM5418内部软启动电路能有效减少启动时的浪涌电流,减小启动对系统电源的冲击。

SLLM5418采用1.4*1.8 QFN-10的封装,适用范围广泛,包括光模块、RF 放大器和传感器电源。

||| SLM5418性能

— 输入电压范围2.3~5.5V;

— -1X的负压电荷泵可以支持最多350mA的输出电流和400mA的峰值电流;

— 负压LDO的输出范围为0V到-VIN;

— 恒定的1MHz的开关频率;

— 4个1uF的电容可提供60mA的电流;

— 短路保护,过流保护和过热保护;

— 紧凑的封装 (QFN-10L 1.4*1.8mm)

||| 结论

SLM5418系列产品优势,具有更小的体积、更轻的噪音,更多种方式保障设备的安全。另外,此产品适用范围更为广泛,如光模块、RF 放大器和传感器电源等领域的涉及,数明为客户提供*优、*宽的产品线。
