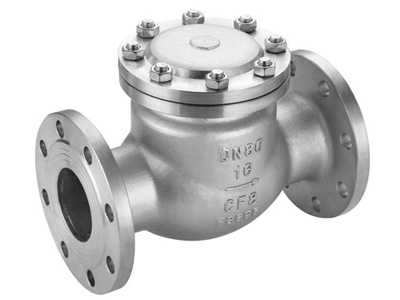

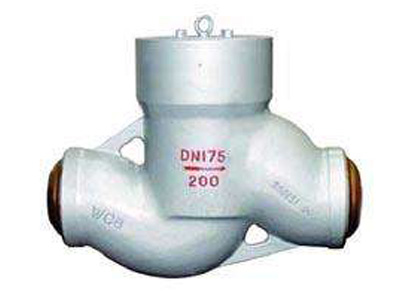

H44W不锈钢止回阀

产品简介

H44W不锈钢止回阀简介：

H44W不锈钢止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。本类阀门在管道中一般应当水平安装。

 H44W不锈钢止回阀结构特点：

1、结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

2、体积小、重量轻、其重量只有传统法兰止回阀的1/4~1/20

3、阀瓣关闭快速，水锤压力小

4、水平或垂直管道均可使用，安装方便

5、流道通畅、流体阻力小

6、动作灵敏、密封性能好

7、阀瓣行程短、关阀冲击力小

8、整体结构、简单紧凑、造型美观

9、使用寿命长、可靠性高

 H44W不锈钢止回阀作用原理及结构说明：

1 作用原理：通过汽缸塞的上下移动，协助阀瓣快速启闭以达到密封面

2 结构说明：

A 结构形式：旋启式单阀瓣

B 驱动方式：对焊连接

C 连接形式：对焊连接

D 阀门的开启和关闭由气动装置来控制，加快阀门的开启和关闭速度。

 H44W不锈钢止回阀维护、保养与安装、使用：

1该阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。

2 存放月运输时启闭件应处于关闭装置，同时应做好以下工作：

a 阀瓣应固定于开启位置

b 通径两端内口用泡沫板堵塞，端口须用闷盖塞紧，予以防尘、防锈，保持通道清洁和端面的平整；

c 汽缸部位进行适当的包装防护、防震和防碰；

d 阀门放置时应平稳，气动驱动装置朝上，不得相互受挤。

3 长久放置时应定期检查。每三个月对两通道、密封面上的污垢和锈迹，焊接口的防护状况进行检查，擦拭污垢和锈迹后，重新涂刷防锈油予以防护。

 H44W不锈钢止回阀安装与使用：

1 抽汽止回阀垂直安装在水平管道上，使用是一般处于全开状态。

2 安装前应先进行以下工作：

A卸掉阀门通道两端的闷盖和泡沫板，清洁内腔，去除油垢；

B剥去阀瓣表面上的油纸，去除阀瓣面上的油垢；

3 安装时介质的流向必须限制。

4 通过管路的介质不应带有硬质颗粒，以免损伤密封面

5 该阀门出厂前以逐台进行检验和试验合格，安装单位可直接压力试验或安装使用。

 H44W不锈钢止回阀主要外形和连接尺寸：
